Условие

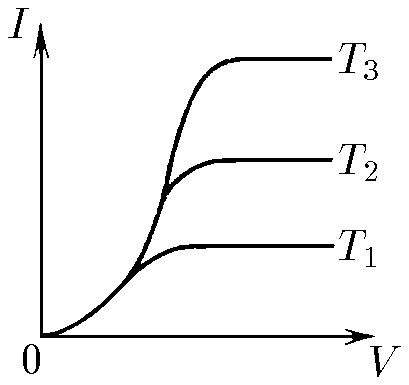

8.1.14. На рисунке приведены три графика зависимости тока в аноде от напряжения на электродах диода, снятые при разных значениях температуры катода. Какая кривая соответствует низкотемпературному катоду, а какая высокотемпературному?

Решение

Кривая соответствует низкотемпературному катоду, а кривая — высокотемпературному. Около нулевого напряжения три графика совпадают из-за образования электронного облака около катода
