Условие

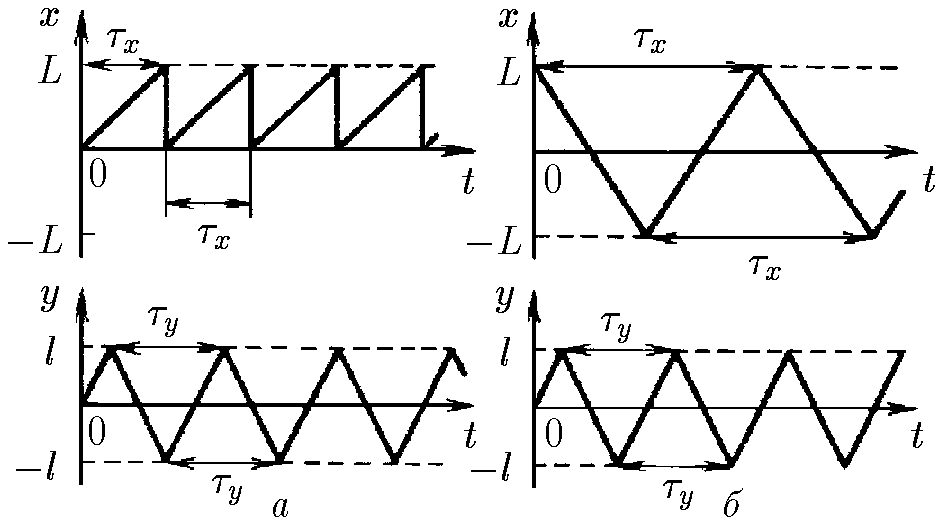

1.1.17. Движение луча по экрану осциллографа описывается графиками зависимости координат $$x$$ и $$y$$ от времени. Какая картина возникнет на экране при $\tau_y = \tau_x, \; \tau_x/3, \;3\tau_x$ ? Рассмотрите два случая (см. рисунок). В случае $а $а$$ горизонтальные линии на экране почти не видны. Почему? При каком соотношении $\tau_x$ и $\tau_y$ в случае $б $б$$ траектория луча на экране будет замкнутой?

Решение

а) возвращение луча по координате $$x$$ занимает очень малое время, соответственно на единицу длины люминесцирующей поверхности экрана попадает мало электронов. См. рис.

б) при $\tau_y/\tau_x = m/n$ , где $$m$$ и $$n$$ — любые целые числа.
