Условие

8.3.20. Генератор с одной нагрузкой дает ток $А$4 \,А$$ при напряжении $В$120 \,В$$ , а с другой нагрузкой — ток $А$2 \,А$$ при напряжении $В$160 \,В$$ . Найдите параметры эквивалентных схем генератора тока и генератора напряжения.

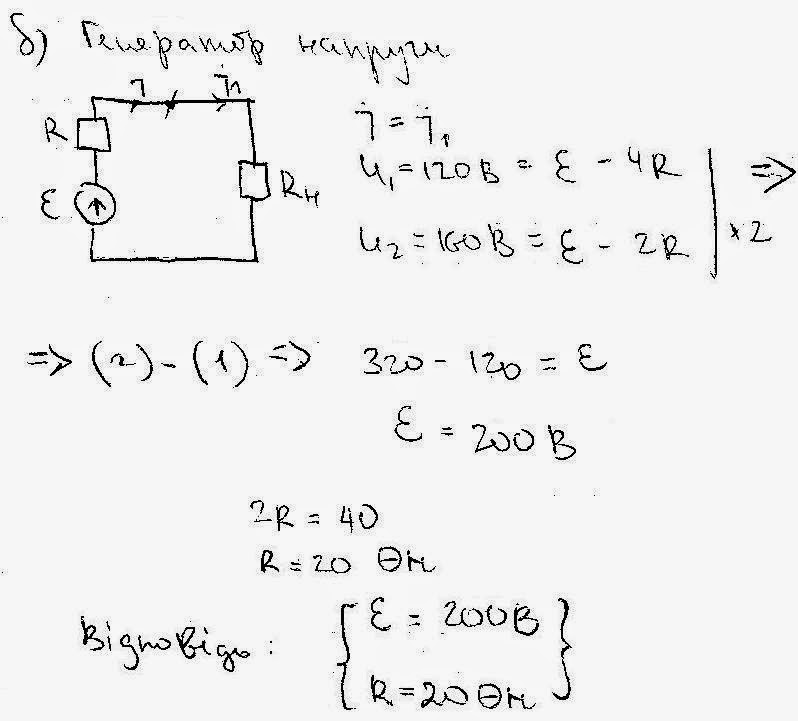

Решение

Ответ

$I=10\mathrm{~A,}$ $Ом$r=20\mathrm{~Ом;}$$ $\mathcal{E}=200\mathrm{~B,}$ $Ом$r=20\mathrm{~Ом.}$$
