| ### Условие | |||

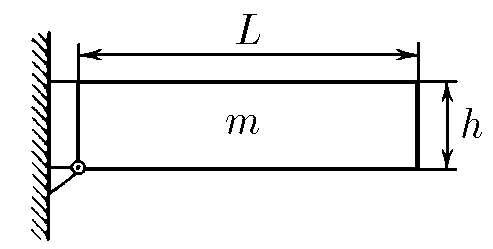

| $2.8.24.$ Однородная балка массы $m$ имеет длину $L$ и высоту $h$. Нижний левый угол балки соединен со стенкой шарниром, а верхний левый угол прикреплен к стенке горизонтальным тросом. Балка горизонтальна. Определите силу натяжения троса и силу давления балки на ось шарнира. | |||
| − |  | ||
| ### Решение | |||

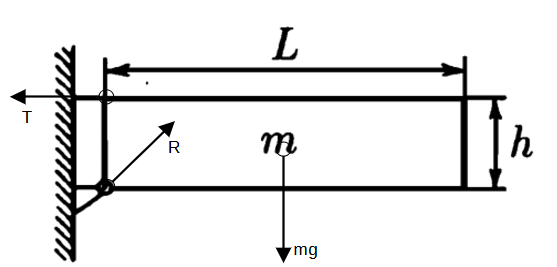

| На балку действует сила тяжести $m\vec g$, сила натяжения троса $\vec T$, сила давления оси шарнира на балку $\vec R$: | |||
|  | |||
| В состоянии равновесия сумма всех сил равна 0 и сумма моментов сил относительно оси шарнира равна 0. Запишем условия равновесия на координатные оси (ось Х направлена вдоль балки вправо, а ось Y перпендикулярно вверх): | |||
| Ось Х: $R_{x}=T$ | |||
| Ось Y: $R_{y}=mg$ | |||
| Момент сил относительно шарнира: | |||
| $$Th=mg\frac{L}{2}$$ | |||
| Отсюда сразу находим силу натяжения: | |||
| $$T=\frac{mgL}{2h}$$ | |||
| Сила давления оси шарнира на балку: | |||
| $$R=\sqrt{R_{x}^{2}+R_{y}^{2}}=\sqrt{T^{2}+(mg)^{2}}=\sqrt{(mg)^{2}(\frac{L}{2h})^{2}+(mg)^{2}}=mg\sqrt{1+\left( \frac{L}{2h} \right)^{2}}$$ | |||
| Согласно третьему закону Ньютона сила давления балки на ось шарнира равна по модулю силе давления оси шарнира на балку и направлена в противоположную сторону: | |||
| $$P=R=mg\sqrt{1+\left( \frac{L}{2h} \right)^{2}}$$ | |||
| #### Ответ | |||
| $T=\frac{mgL}{2h}$ | |||
| $P=mg\sqrt{1+\left( \frac{L}{2h} \right)^{2}}$ | |||
