| ### Условие | |||
| − | $10.1.13.$ [Вставьте условие задачи] | ||

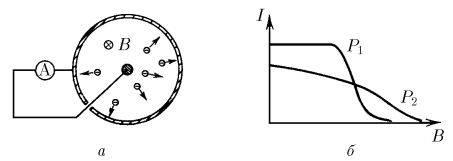

| + | $10.1.13.$ $\textbf{а. }$ Вакуумное устройство состоит из соосных цилиндра радиуса $R$ и проволочки, помещенных в продольное магнитное поле индукции $B$. При нагревании проволочки с ее поверхности вылетают электроны с кинетической энергией $K$; при этом во внешней цепи между цилиндром и проволочкой протекает ток $I$. Нарисуйте зависимость $I$ от $B$. Найдите значения $B$, при которых ток в вакууме равен нулю. | ||
| + | $\textbf{б. }$ На рисунке изображены две зависимости $I$ от $B$ при различном давлении $P_{1}$ и $P_{2}$ остаточных газов. Какое давление больше? | ||
| + | |||
| + |  | ||
| + | |||
| ### Решение | |||
| − | dsf | ||
| + | $\textbf{а. }$ Поперечным размером проволоки - пренебрегаем. Будем считать, что электроны вылетают из проволоки радиально и их скорости $\upsilon$ строго перпендикулярны силовым линиям. На электрон действует сила Лоренца, которая закручивает электрон по окружности. Согласно второго закона Ньютона: | ||
| + | $$eB\upsilon=\frac{m_{e}\upsilon^{2}}{r}\Rightarrow r=\frac{m_{e}\upsilon}{eB} \tag{1}$$ | ||
| + | |||
| + | Из определения кинетической энергии: | ||
| + | |||
| + | $$\frac{1}{2}m_{e}\upsilon^{2}=K\Rightarrow \upsilon=\sqrt{\frac{2K}{m_{e}}} \tag{2}$$ | ||
| + | |||
| + | Подставим (2) в (1): | ||
| + | |||
| + | $$r=\frac{m_{e}}{eB}\sqrt{\frac{2K}{m_{e}}}=\frac{\sqrt{2m_{e}K}}{eB}$$ | ||
| + | |||
| + | Видим, что чем больше $B$, тем менше $r$. Условие достижения электроном стенки цилиндра радиуса $R$: | ||
| + | |||
| + | $$2r\ge R$$ | ||
| + | $$2\cdot\frac{\sqrt{2m_{e}K}}{eB}\ge R$$ | ||
| + | |||
| + | Отсюда граничное значение магнитной индукции: | ||
| + | |||
| + | $$B_{0}=\frac{2\sqrt{2m_{e}K}}{eR}$$ | ||
| + | |||
| + | При $B\le B_{0}$ в вакууме все электроны достигнут цилиндра и будет идти некоторый постоянный ток $I_{0}$. При $B\gt B_{0}$ электроны не достигнут стенки цилиндра и ток будет отсутствовать. График зависимости $I(B)$ в вакууме будет в виде ступеньки: | ||
| + | |||
| + |  | ||
| + | |||
| + | $\textbf{б. }$ При наличии остаточного газа электроны могут сталкиваться с молекулами газа. Такие столкновения изменяют направления скоростей — это даёт шанс электрону достичь стенки цилиндра даже если первоначально $2r\lt R$. Следовательно, при более высоком давлении происходит больше столкновений и ток сохраняется при больших $B$. Из графика условия задачи видно, что граничное значение магнитной индукции: | ||
| + | |||
| + | $$B_{0_{2}} \gt B_{0_{1}}$$ | ||
| + | |||
| + | Значит, $P_{2}\gt P_{1}$. | ||
| + | |||
| #### Ответ | |||
| − | [Вставьте краткий ответ или результат в рамке] | ||
| + | $\textbf{а. }$  | ||
| + | |||
| + | $$B\ge B_{0}=\frac{2\sqrt{2m_{e}K}}{eR}$$ | ||
| + | |||
| + | $\textbf{б. }$ $P_{2}\gt P_{1}$ | ||
