8.3.4 | правка #12299 | Решения Савченко

Условие

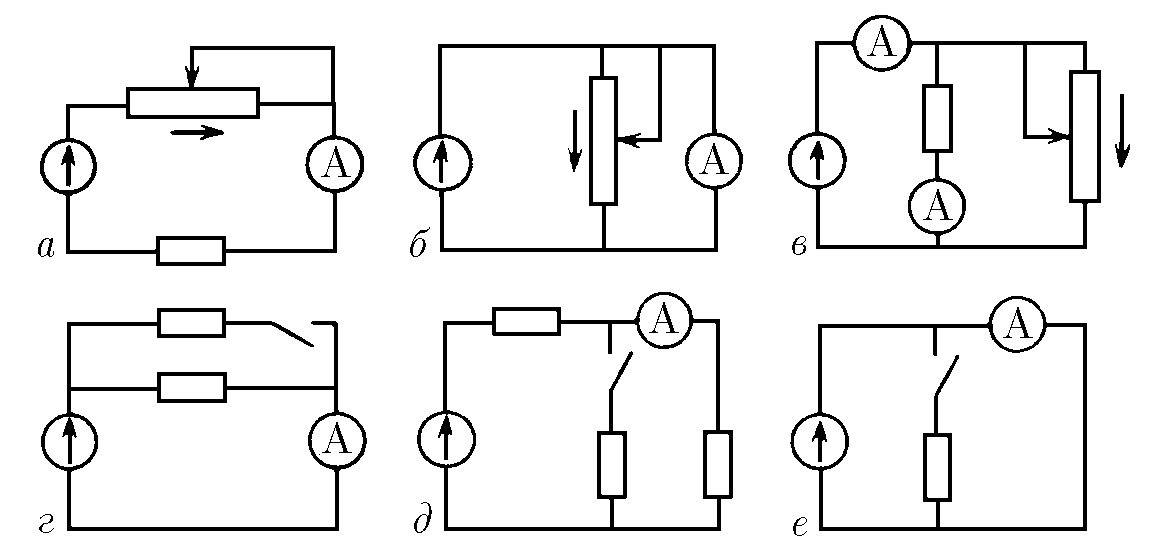

8.3.4. Как будут реагировать приборы на перемещение движка реостатов в направлении стрелок на схемах $а в $а-в$$ и на замыкание ключей в схеме $г е $г-е$$ ? Внутреннее сопротивление генератора очень мало $^{∗)}$

Решение

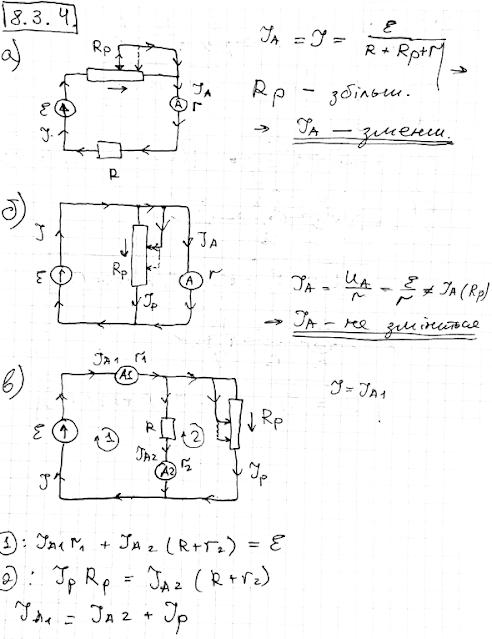

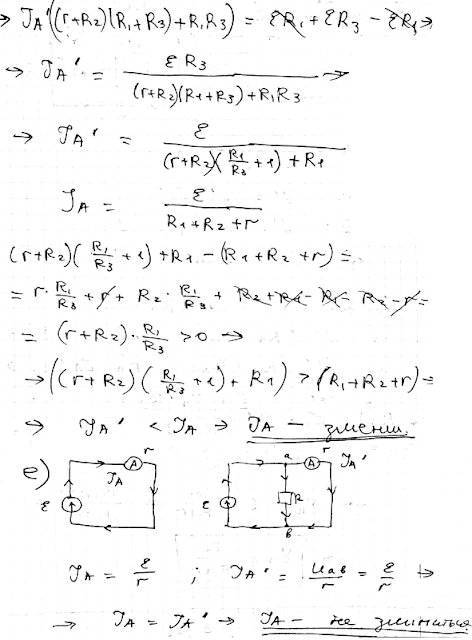

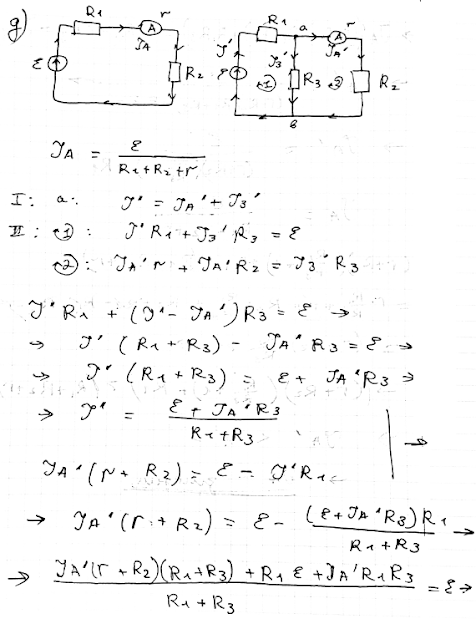

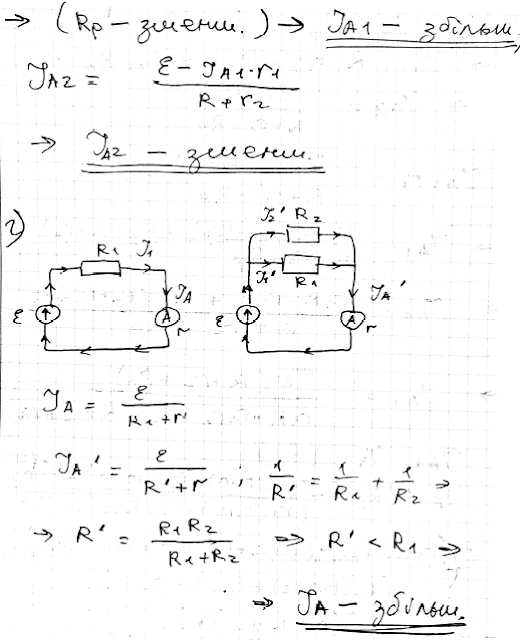

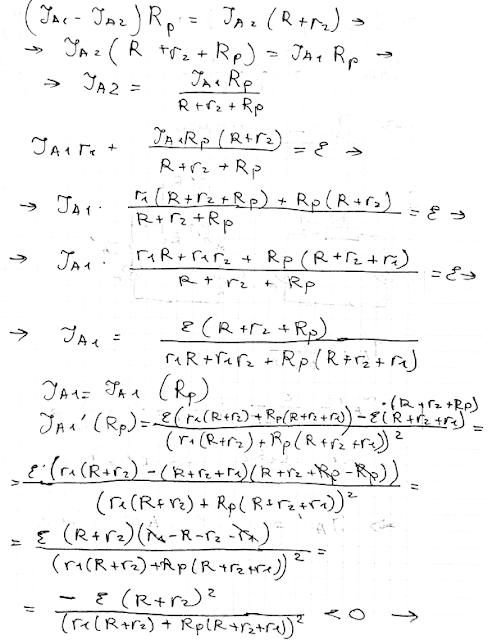

Альтернативное решение

В схемах $а $а$$ и $д $д$$ приборы покажут уменьшение тока, в схеме $г $г$$ — возрастание тока, в схеме $$b$$ и $е $е$$ ток не изменяется. В схеме $в $в$$ верхний амперметр покажет возрастание тока, нижний покажет уменьшение тока.
