@@ -4,8 +4,29 @@Условие:
### Решение:
−![|253x403, 34%](../../img/8.3.30/2.png)
+![Начальная схема|686x673, 35%](../../img/8.3.30/Picture1.svg)

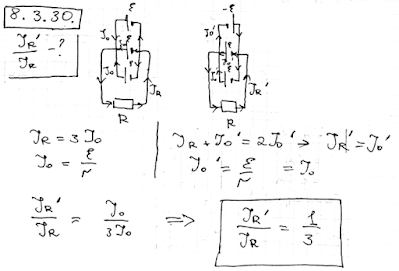

−![|399x271, 67%](../../img/8.3.30/1.png)
+В начальный момент времени, суммарная сила тока $I_R$ проходящая через резистор $R$ равна сумме токов $I_0$, создаваемых каждой батареей, т.к. создаваемые токи однонаправлены
−### Ответ: Уменьшится в три раза.
+$$
+I_R = I_0+I_0+I_0 = \frac{3\varepsilon}{r}
+$$
+
+![Перевёрнутая схема|732x683, 35%](../../img/8.3.30/Picture2.svg)
+
+Когда у одной из батарей переключили полярность, направление тока, создаваемым ЭДС этой батареи также изменилось.
+
+Между тем внутреннее сопротивление $r$ и эдс источников тока $\varepsilon$ остались неизменными, значит сила тока создаваемой каждой отдельной батареей остался неизменным и равной
+
+$$
+I_0 = \frac{\varepsilon}{r}
+$$
+
+Учитывая изменения направления тока $I_0$, создаваемой перевёрнутой батареей, ток проходящий через резистор $R$ найдём как
+
+$$
+I_R' = 2I_0 - I_0 = \frac{\varepsilon}{r}
+$$
+
+
+#### Ответ: Уменьшится в три раза.
