Условие

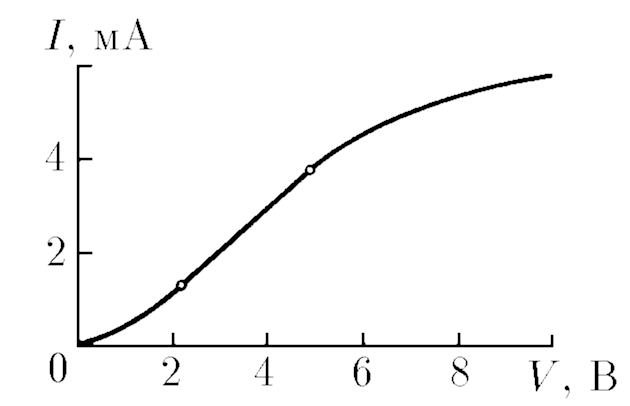

8.4.21. Диод с вольт-амперной характеристикой, изображенной на рисунке, подсоединен к батарее с ЕДС $В$6 \,В$$ через сопротивление $кОм$1.5 \,кОм$$ . Определите ток в цепи. При каком сопротивлении диод перестает работать на прямолинейном участке характеристики?

Решение

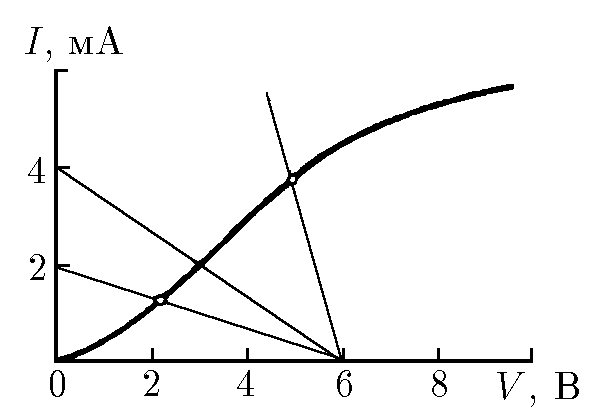

На вольт-амперной характеристике проводим прямую $$I = (E - V )/R;$$ точка их пересечения дает ток $мА$2 \,мА$$ . Проводя соответствующие прямые через концы прямолинейного участка характеристики, находим, что при $кОм$R > 0.3 \,кОм$$ и $кОм$R > 3 \,кОм$$ диод перестает работать на прямолинейном участке вольт-амперной характеристики.
