Электромагнитная индукция > Электрические цепи переменного тока > Задача 11.4.11

Условие

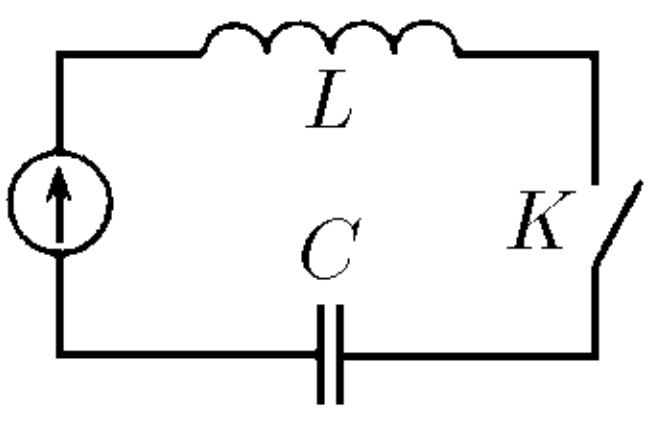

$11.4.11^*.$ В схеме, изображенной на рисунке, в момент времени $t = 0$ замыкают ключ $K$. Определите ток в цепи, если источник дает: а) постоянное напряжение $V_0$; б) косинусоидальное напряжение $V_0\cos\omega t$. Определите максимальный ток, если $V_0 = 100~\text{В}$, $L = 10^{-2}~\text{Гн}$, $C = 10^{-3}~\text{Ф}$, $\nu = \omega/(2\pi) = 50~\text{Гц}$.

Решение

Пункт а

Основное по этому пункту сделано в решении задачи $11.4.9$. Оттуда закона тока

$$
i=\frac{V_0}{L\omega_0}\sin\omega_0 t,
$$

где $\omega_0=1/\sqrt{LC}$

что дает

$$
i=V_0\sqrt{\frac{C}{L}}\sin\omega_0 t
$$

и максимальный ток

$$
I_\text{m}=V_0\sqrt{\frac{C}{L}}\approx\frac{100}{\pi}\approx32~\text{А}.
$$

(забавляемся, считая $\sqrt{10}\approx\pi$).

Пункт б

Второе правило Кирхгофа

$$
\frac{q}{C}+L\frac{di}{dt}=V_0\cos\omega t\tag{1}
$$

дифференцируем по $t$ и немного меняем:

$$
\frac{i}{LC}+\frac{d^2i}{dt^2}=-\frac{V_0\omega}{L}\sin\omega t.\tag{2}
$$

Это — линейное неоднородное дифференциальное уравнение второго порядка. Линейное — потому что первой тсепени относительно неизвестной $i$ и ее производных по времени. Неоднородное, так как содержит функцию $f(t)\equiv-\frac{V_0\omega}{L}\sin\omega t$, зависящую от независимой переменной $t$.

Решение такого уравнения может быть представлено в виде суммы

• частного решения $\tilde\imath$ того же уравнения и

• общего решения $\bar\imath$ соответствующего однородного уравнения.

То есть,

$$
i=\tilde\imath+\bar\imath.
$$

Соответствующее однородное уравнение есть $\frac{i}{LC}+\frac{d^2i}{dt^2}=0$ (просто убирается $f(t)$, обнуляется). Общее его решение

$$
\boxed{\bar\imath=A\cos\omega_0 t+B\sin\omega_0 t,}
$$

где $A$ и $B$ есть постоянные интегрирования, которые находят из состояния с известными данными, $\omega_0^2=\frac{1}{LC}$.

Частное решение $\tilde\imath$ уравнения $(2)$ в простом случае подбирается (кто-то может угадывать). То есть, вместо $i$ в этом уравнении нужно поставить такую функцию $f(t)$, чтобы это самое уравнение обратилось в тождество.

Самое простое, что можем предполагать, что $(2)$ обращается в верное равенство при $i\equiv\tilde I\sin\omega t$, где $\tilde I$ есть амплитуда этой функции (без нее нет верного равенства, проверьте). Так можем ожидать сокращения синусов и выход на верное равенство. Подставляем $i\equiv\tilde I\sin\omega t$ в $(2)$ и после сокращения на $\sin\omega t$ (так как уравнение должно выполняться при любых $t$) получаем для амплитуды

$$
\tilde I=\frac{V_0\omega}{L\left(\omega^2-\omega_0^2\right)}
$$

и убеждаемся, что с такой амплитудой подстановка $i\equiv\tilde I\sin\omega t$ в $(2)$ годится.

Значит,

$$
\boxed{\tilde\imath=\frac{V_0\omega}{L\left(\omega^2-\omega_0^2\right)}\sin\omega t.}
$$

Вот оно — частное решение $(2)$.

Объединяем решения в рамках как сумму и получаем решение диффура $(2)$

$$
i=\frac{V_0\omega}{L\left(\omega^2-\omega_0^2\right)}\sin\omega t+A\cos\omega t+B\sin\omega t.
$$

Находим постоянные $A,B$. При $t=0$ имеем $i=0$, тогда $A=0$.

Теперь для тока

$$
i=\frac{V_0\omega}{L\left(\omega^2-\omega_0^2\right)}\sin\omega t+B\sin\omega_0 t.
$$

Еще при $t=0$ в $(1)$ имеем $q=0$, тогда $L\left.\frac{di}{dt}\right|_0=V_0\cos\omega\cdot0$, где $\left.\frac{di}{dt}\right|_0$ есть значение производной функции $i(t)$ по $t$ в момент $t=0$.

Сделаем это подробно:

$$
\frac{di}{dt}=\frac{V_0\omega^2}{L\left(\omega^2-\omega_0^2\right)}\cos\omega t+B\omega_0\cos\omega_0 t
$$

(без фокусов, проверьте).

$$
\left.\frac{di}{dt}\right|_0=\frac{V_0\omega^2}{L\left(\omega^2-\omega_0^2\right)}+B\omega_0.
$$

Уже говорили, что $L\left.\frac{di}{dt}\right|_0=V_0\cos\omega\cdot0$, откуда

$$
B=\frac{V_0}{L\omega_0}\left(1-\frac{\omega^2}{\left(\omega^2-\omega_0^2\right)}\right).
$$

Итоговая для $i$ после упрощений:

$$
\boxed{
i=\frac{V_0}{L\left(\omega^2-\omega_0^2\right)}\left(\omega\sin\omega t-\omega_0\sin\omega_0 t\right)
}\tag{3}
$$

Приведите к ответу Савченко, конечно.

Далее, максимум этого тока ищем. Он достигается, когда первый синус окажется равным $1$, а второй синус — равным $-1$. Это возможно, потому что сейчас увидим, что частоты $\omega,\omega_0$ близки: $\omega\approx\omega_0$, но не равны.

Считаем:

$$
\omega=2\pi\nu\approx314~\text{рад/с}
$$

и

$$
\omega_0=\frac{1}{\sqrt{LC}}=100\sqrt{10}\approx316~\text{рад/с}
$$

(здесь уже не забавляемся вроде $\sqrt{10}\approx\pi$, нет).

Как видим частоты близки. При решении, например, задачи $3.4.11$ было наглядно показано, что одновременно с максимумом одной гармонической функции другая гармоническая с близкой частотой сможет оказаться практически во всех фазах, а значит — и с практически любым значением из своей области (см. также $3.4.7$).

Итак, с учетом $\sin\omega t\equiv1$ и $\sin\omega_0 t\equiv-1$ для максимума $(3)$

$$
I_\text{m}=\left|\frac{V_0}{L\left(\omega-\omega_0\right)}\right|\approx5~\text{кА}.
$$
